Le diagramme de Smith se caractérise par de beaux arcs de cercle qui représentent l’amplitude et la phase du coefficient de réflexion. En utilisant ce diagramme, il devient possible de déterminer visuellement les valeurs des composants nécessaires à l’adaptation d’impédance dans la conception de circuits haute fréquence. Cela est particulièrement crucial pour minimiser les pertes de puissance et maximiser la qualité du signal lors de l’adaptation d’impédance entre divers composants comme les émetteurs et les antennes.
1. Les bases du diagramme de Smith

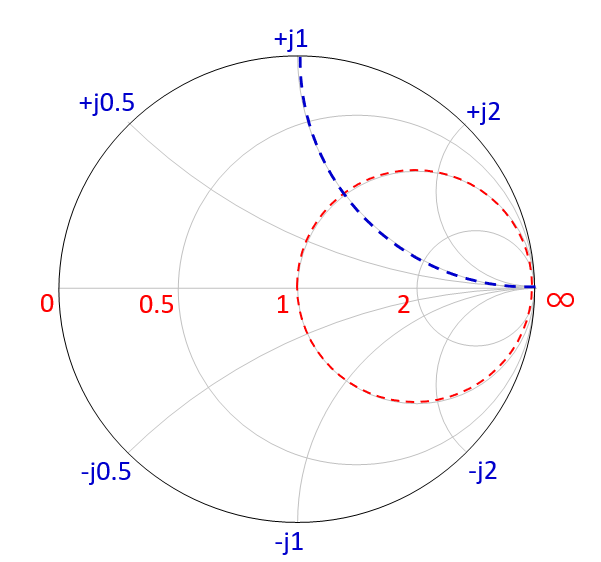

Le diagramme de Smith représente graphiquement le plan d’impédance complexe en transformant l’axe des parties réelle et imaginaire du coefficient de réflexion en un diagramme circulaire. Il contient des cercles d’égale résistance et d’égale réactance. Les cercles d’égale résistance indiquent la composante réelle (résistance) de l’impédance, tandis que les cercles d’égale réactance montrent la composante imaginaire (réactance). (Les lignes rouges dans l’image ci-dessous montrent les cercles d’égale résistance, et les lignes bleues les cercles d’égale réactance)
Grâce à cela, il est possible de comprendre intuitivement les valeurs normalisées de l’impédance.
2. Applications du diagramme de Smith
En utilisant le diagramme de Smith, les concepteurs peuvent réfléchir de manière intuitive à la configuration des circuits nécessaires pour l’adaptation d’impédance et parvenir à un design optimal. Il est possible de représenter différents états d’impédance comme un circuit ouvert (infini), un court-circuit (0), et une impédance caractéristique Z0.
En particulier, en traçant les valeurs d’impédance normalisées sur le diagramme de Smith, il est possible d’étudier visuellement les méthodes d’adaptation pour atteindre une impédance cible.
4. Diagramme de Smith et QucsStudio
QucsStudio offre de puissantes fonctionnalités de visualisation, dont le diagramme de Smith, pour soutenir le processus de conception RF. Ces outils permettent d’analyser graphiquement l’impédance et le coefficient de réflexion basés sur les données de simulation, facilitant ainsi la résolution des problèmes d’adaptation d’impédance.
Diagramme de Smith
- Objectif : Le diagramme de Smith est principalement utilisé pour l’analyse des lignes de transmission et des réseaux d’adaptation. Il aide à visualiser des valeurs complexes comme l’impédance, l’admittance et le coefficient de réflexion.
- Méthode d’utilisation : Il est utilisé pour afficher des impédances ou des admittances normalisées. C’est un outil essentiel pour l’analyse des problèmes d’adaptation d’impédance dans la conception RF, comme l’interface entre antennes et lignes de transmission.
Diagramme d’Admittance
- Objectif : Ce diagramme représente graphiquement les paramètres d’admittance (paramètres Y), fournissant une analyse similaire au diagramme de Smith mais sous l’angle de l’admittance.
- Méthode d’utilisation : Il aide à visualiser les caractéristiques d’admittance d’un circuit et est utile pour analyser les problèmes d’adaptation et de conception de filtres.
Diagramme Polaire
- Objectif : Le diagramme polaire représente la relation entre amplitude et phase, et est particulièrement utile pour visualiser la réponse en fréquence et la réponse de phase.
- Méthode d’utilisation : Il permet de comprendre intuitivement la réponse d’un circuit aux différentes fréquences, comme le gain ou les décalages de phase.
Diagramme Combiné Smith-Polaire
- Objectif : Ce diagramme combine les caractéristiques du diagramme de Smith et du diagramme polaire, permettant une analyse simultanée des caractéristiques complexes d’impédance et de phase.
- Méthode d’utilisation : Il est particulièrement utile pour la conception de réseaux d’adaptation complexes et l’analyse simultanée de l’impédance et de la réponse de phase sur une plage de fréquences donnée.
Ces différents diagrammes sont accessibles dans le menu « Components » de QucsStudio, sous l’onglet « Diagrams ».
Conclusion
Le diagramme de Smith est un outil puissant pour l’adaptation d’impédance dans la conception de circuits haute fréquence. En représentant l’amplitude et la phase du coefficient de réflexion à l’aide d’arcs de cercle, il permet une compréhension intuitive. Avec les cercles d’égale résistance et de réactance, il est possible de visualiser le plan complexe d’impédance, ce qui aide les concepteurs à trouver des configurations optimales pour l’adaptation. QucsStudio offre des fonctionnalités de visualisation variées, facilitant l’analyse graphique de l’impédance et du coefficient de réflexion, simplifiant ainsi la résolution des problèmes d’adaptation.
Pour approfondir votre compréhension du diagramme de Smith, nous recommandons deux ouvrages : « Les Bases des circuits RF et micro-ondes avec PCB » et « Guide complet des paramètres S pour la conception de circuits haute fréquence ». Ces livres couvrent les bases et les applications du diagramme de Smith, offrant à la fois un contexte théorique et des méthodes pratiques.
Bien que le diagramme de Smith puisse sembler difficile pour les débutants, le comprendre et le maîtriser constitue un atout majeur dans la conception de circuits RF et micro-ondes. L’adaptation d’impédance est un élément central de la conception de circuits haute fréquence, et savoir utiliser le diagramme de Smith conduit à des conceptions plus précises et plus efficaces.
