A diafonia (crosstalk) é um fenômeno inevitável em circuitos digitais de alta velocidade e em PCBs com roteamento de alta densidade. Na prática de projeto, ela costuma ser discutida como um conjunto de regras empíricas, como aumentar o espaçamento entre trilhas, roteá-las de forma ortogonal ou aproximar o plano de terra (GND), sem que se explique em profundidade por que essas regras funcionam.
Como resultado, a diafonia tende a ser tratada como “ruído resolvido pela experiência”.
Antes de abordar as contramedidas, este artigo organiza as causas da diafonia no nível de circuito. O ponto essencial é que a diafonia não é um fenômeno especial, mas sim uma consequência inevitável de elementos parasitas que não aparecem nos esquemas elétricos.
Definição de diafonia
A diafonia é o fenômeno no qual a variação temporal de uma trilha de sinal induz uma tensão ou corrente indesejada em uma trilha adjacente.
É importante destacar que as trilhas não estão conectadas em corrente contínua e que os dados não “vazam” fisicamente de uma trilha para outra. A diafonia ocorre devido ao acoplamento eletromagnético. Portanto, enquanto existirem trilhas em uma PCB, a diafonia nunca poderá ser eliminada completamente.
Explicações superficiais e o mecanismo real
A diafonia costuma ser explicada das seguintes formas:
- “Ela ocorre porque as trilhas estão muito próximas.”
- “É inevitável em sinais de alta velocidade.”
- “É um problema de EMC.”
Embora essas afirmações não estejam incorretas como descrição do fenômeno, elas não explicam as relações de causa e efeito necessárias para as decisões de projeto. Se não for possível explicar por que a menor distância piora a diafonia, por que o tempo de subida é crítico, ou por que a terminação e a estrutura de GND alteram o resultado, as regras de projeto acabam se tornando apenas uma lista de verificação.
A essência da diafonia: acoplamento por elementos parasitas
A causa da diafonia é clara. Elementos parasitas se formam de maneira não intencional entre as trilhas de sinal. Em uma PCB real, surge uma capacitância de acoplamento (Cm) entre trilhas adjacentes, e forma-se uma indutância de acoplamento (Lm) entre os laços de corrente que incluem a trilha de sinal e seu caminho de retorno.
Nos esquemas elétricos, cada trilha de sinal é representada como uma rede independente. No hardware real, entretanto, as trilhas compartilham o mesmo espaço físico e operam gerando campos elétricos e magnéticos. Como resultado, as variações de tensão afetam as trilhas adjacentes por meio do campo elétrico, e as variações de corrente afetam outros laços por meio do campo magnético.

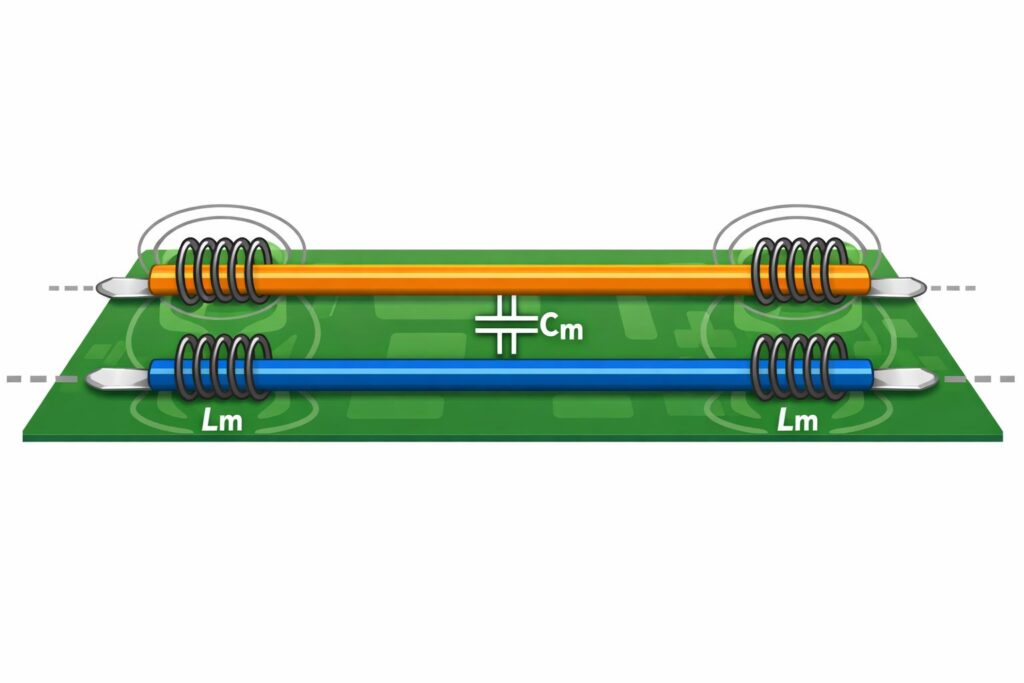

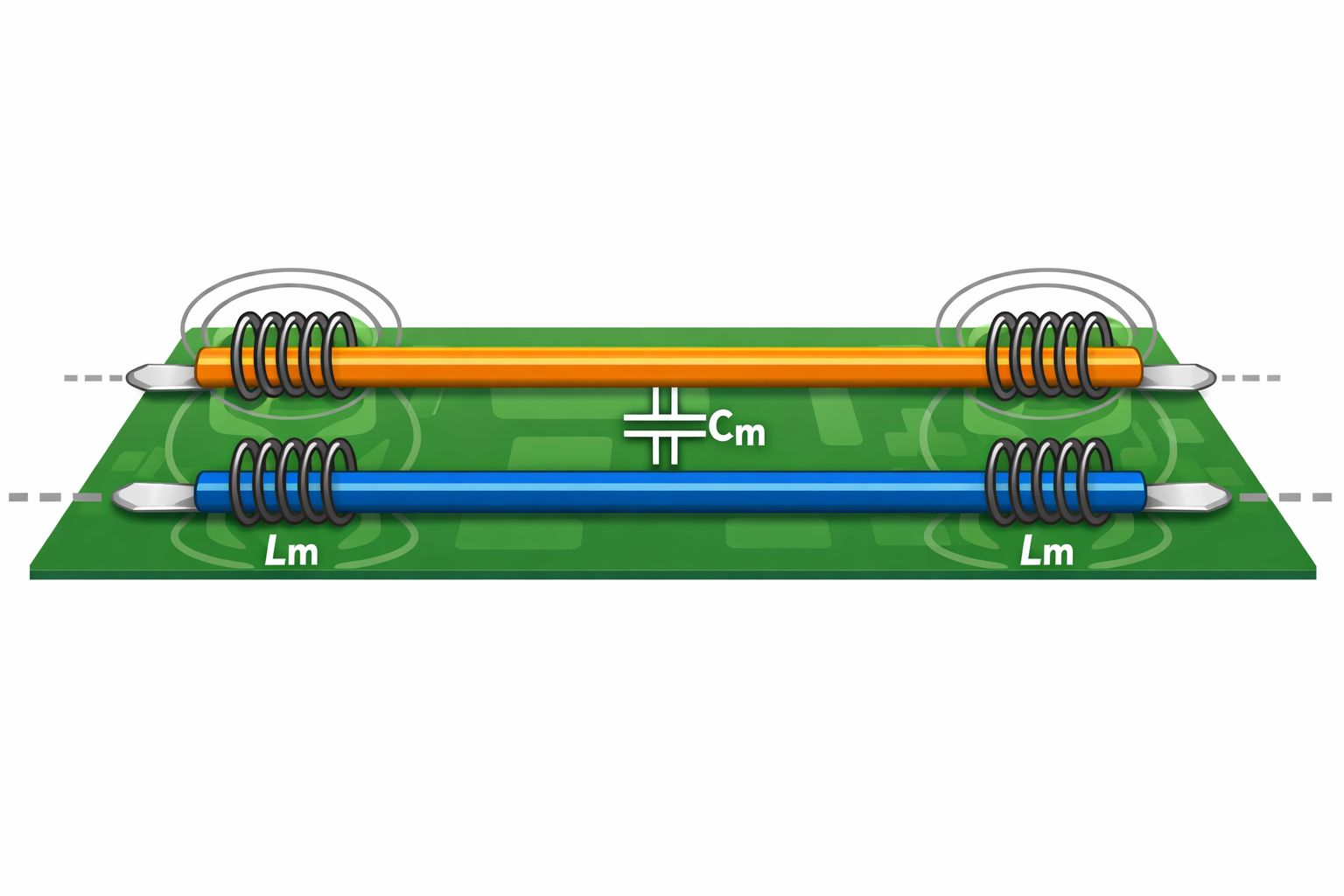

A diafonia é, portanto, o fenômeno no qual a energia do sinal se acopla por meio desses elementos parasitas que não aparecem nos esquemas. A figura a seguir ilustra, de forma esquemática, um acoplamento que “não existe no esquema, mas existe inevitavelmente no hardware real”.
Acoplamento elétrico e acoplamento magnético
O acoplamento causado por elementos parasitas pode ser dividido em dois mecanismos com características distintas.
Acoplamento elétrico (acoplamento capacitivo)
O acoplamento elétrico ocorre por meio da capacitância de acoplamento Cm formada entre trilhas adjacentes. Quando a tensão em uma trilha varia ao longo do tempo, o campo elétrico se propaga ao seu redor e influencia as trilhas vizinhas.
O ponto-chave é que a magnitude do efeito não depende do valor absoluto da tensão, mas sim da taxa de variação da tensão (dV/dt). Quanto mais abruptos forem os tempos de subida ou descida, maior será a tensão induzida na trilha adjacente por meio da capacitância de acoplamento.

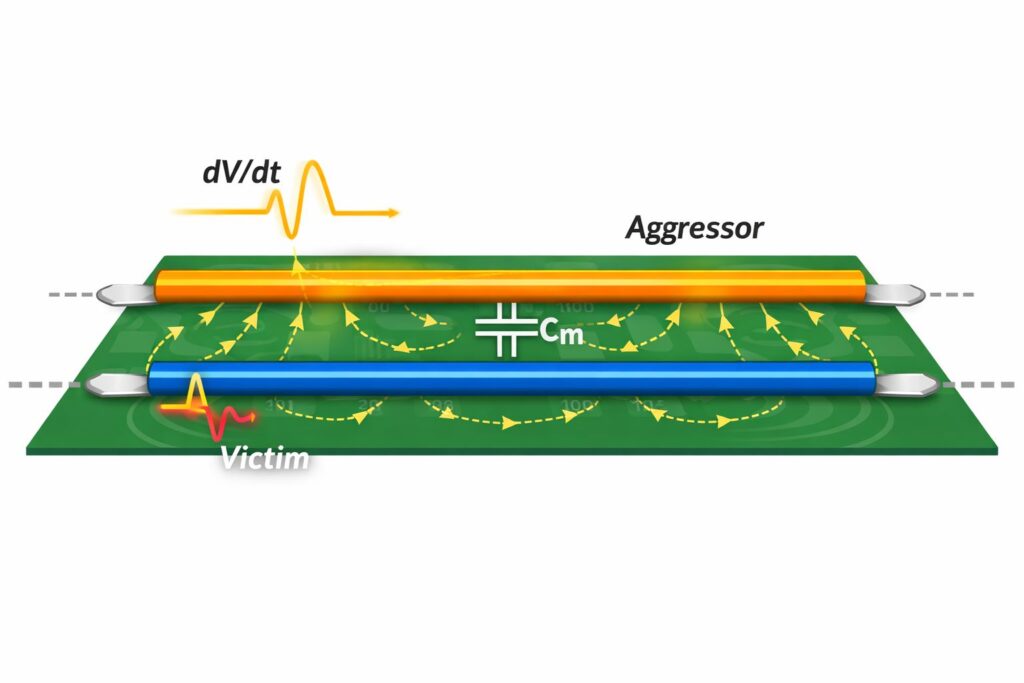

Na figura a seguir, o campo elétrico se expande em resposta à transição de tensão na trilha agressora, e parte dele se acopla à trilha vítima. O ruído observado na trilha vítima aparece tipicamente no mesmo instante do flanco do sinal agressor.
Acoplamento magnético (acoplamento indutivo)
O acoplamento magnético ocorre quando os laços de corrente formados pelas trilhas de sinal e seus caminhos de retorno (GND) se acoplam por meio do fluxo magnético. Quando a corrente varia ao longo do tempo, um campo magnético é gerado ao redor do laço, podendo influenciar laços vizinhos.
O fator dominante no acoplamento magnético é a área do laço. Quanto maior a distância entre a trilha de sinal e o retorno de terra, maior será a área do laço e maior será a indutância de acoplamento Lm.

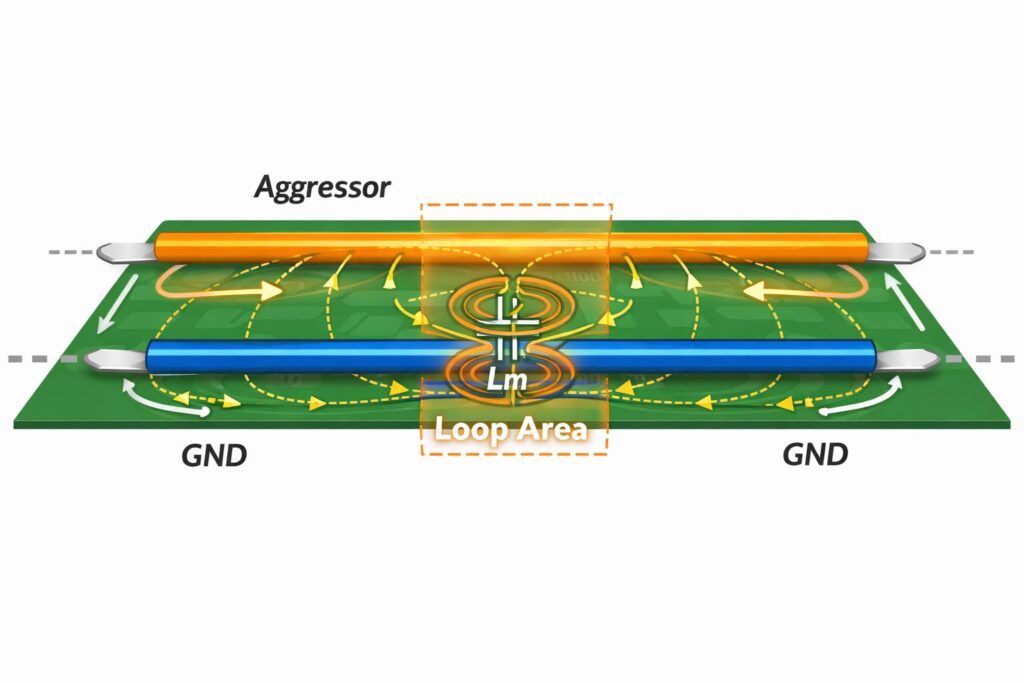

A figura a seguir mostra como diferentes estratégias de roteamento do GND alteram a forma do laço e a quantidade de acoplamento magnético. Regras de projeto como aproximar o terra da trilha de sinal e garantir um caminho de retorno contínuo reduzem o acoplamento magnético ao minimizar a área do laço.
Por que o tempo de subida se torna o fator dominante
A diafonia depende muito pouco do nível absoluto do sinal. O que domina é o componente derivado no tempo.
- Acoplamento elétrico: variação temporal da tensão (dV/dt)
- Acoplamento magnético: variação temporal da corrente (dI/dt)
Assim, mesmo em frequências de clock relativamente baixas, a diafonia se torna significativa se os flancos do sinal forem rápidos. É por isso que a explicação “sinais de alta velocidade causam problemas porque são de alta frequência” é incompleta.
O que pode ser visualizado com o uSimmics
O uSimmics (antigo QucsStudio) não é uma ferramenta destinada a prever com precisão a magnitude absoluta da diafonia em uma PCB real. No entanto, ele permite observar separadamente, no domínio do tempo, as formas de onda produzidas apenas pela capacitância de acoplamento, apenas pela indutância de acoplamento, e pela combinação de ambas.
Isso é extremamente eficaz para compreender o que causa a diafonia e qual elemento é dominante. O mais importante não é a precisão numérica, mas a capacidade de identificar claramente qual elemento parasita atua e em que momento.
Resumo
Neste artigo, a diafonia não foi tratada como o resultado de regras de projeto, mas como uma relação de causa e efeito no nível de circuito.
A diafonia não é um fenômeno de ruído especial; é um acoplamento eletromagnético inevitável sempre que existirem trilhas.
Em uma PCB real, a capacitância de acoplamento (Cm) existe entre trilhas adjacentes, e a indutância de acoplamento (Lm) existe entre os laços de corrente formados pelas trilhas de sinal e seus caminhos de retorno. Mesmo que esses elementos parasitas não apareçam nos esquemas, eles estão sempre presentes.
O acoplamento elétrico depende principalmente da variação de tensão (dV/dt), enquanto o acoplamento magnético depende da variação de corrente (dI/dt) e da área do laço. Como resultado, a magnitude da diafonia é mais fortemente governada por o tempo de subida e a estrutura do caminho de retorno do que pela própria frequência do sinal.
Medidas de projeto como aumentar o espaçamento entre trilhas, aproximar o plano de terra ou adicionar resistores de terminação não são apenas regras empíricas, mas métodos físicos para reduzir o acoplamento por meio de elementos parasitas.
Agora conectamos todo o fluxo: causa → forma de onda → contramedida no projeto de mitigação de ruído. Se quiser revisar a visão geral, recomenda-se voltar ao primeiro artigo.
