Installer uSimmics (anciennement QucsStudio)

uSimmics (anciennement : QucsStudio) est un simulateur de circuits gratuit développé par Michael Margraf (DD6UM). Il a ses racines dans Qucs (Quite Universal Circuit Simulator) et s’utilise très simplement : il suffit de décompresser un fichier ZIP puis de lancer l’application.

Cet outil est un simulateur de circuits RF permettant de dessiner des schémas et d’exécuter des simulations. Le principe est simple : aucun installateur n’est nécessaire. Décompressez le ZIP, puis démarrez le programme.

À noter : le nom actuel de l’application est uSimmics. Elle s’appelait auparavant « QucsStudio », mais le flux de base (décompresser le ZIP → lancer) reste le même après le changement de nom.

Vous cherchez la procédure pour l’ancienne version de QucsStudio (série 4.x) ? Les étapes pour les versions antérieures ont été déplacées vers un article séparé → Procédure d’installation de QucsStudio (4.x) ici

1. Télécharger uSimmics

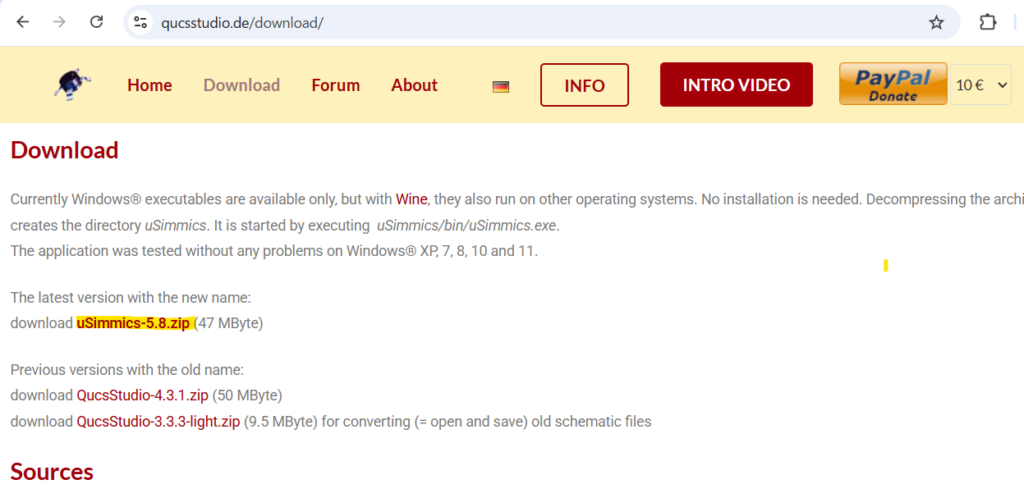

Depuis la page officielle Download, téléchargez le fichier ZIP pour Windows (par exemple uSimmics-5.x.zip).

Officiel : Download

2. Décompresser (extraire) le fichier ZIP

Après avoir décompressé le ZIP téléchargé, vous obtiendrez un dossier uSimmics. Nous vous conseillons de le placer dans un endroit facile à retrouver.

• Exemple : C:\tools\uSimmics\
• Exemple : D:\apps\uSimmics\

3. Vérifier la structure des dossiers (important)

Dans le dossier uSimmics décompressé, vous verrez plusieurs fichiers et sous-dossiers. Il est particulièrement utile de retenir ces deux éléments :

• start.bat : fichier batch pour lancer l’application (recommandé pour les débutants)
• uSimmics.exe : exécutable principal. Il se trouve ici : uSimmics\bin\uSimmics.exe.

Autrement dit, uSimmics.exe n’est pas dans le dossier uSimmics à la racine, mais dans le dossier bin. En gardant cela en tête, vous éviterez la question « quel fichier dois-je lancer ? ».

4. Démarrer l’application (start.bat recommandé pour les débutants)

Option A : Double-cliquer sur start.bat (recommandé)

Double-cliquez sur start.bat dans le dossier uSimmics à la racine. L’application se lancera.

En interne, start.bat se place d’abord dans le dossier bin, puis lance uSimmics.exe. Cela permet d’éviter certains problèmes liés au « mauvais dossier de travail » au démarrage, ce qui en fait une option sûre pour les débutants.

Option B : Lancer uSimmics.exe directement

Si vous préférez lancer l’exécutable directement, double-cliquez sur ce fichier :

uSimmics\bin\uSimmics.exe

C’est aussi utile si vous voulez créer un raccourci, ou si vous ne trouvez pas start.bat pour une raison quelconque.

5. Le dossier « .qucs » créé au premier lancement (emplacement des données)

Si vous démarrez uSimmics sans arguments, un dossier .qucs est généralement créé dans votre dossier utilisateur. Il sert d’emplacement par défaut pour la configuration et les données de travail.

Pour une sauvegarde ou un changement de PC, le plus simple est de copier l’intégralité du dossier .qucs.

6. Modifier l’emplacement de sauvegarde (facile avec start.bat)

Si vous souhaitez enregistrer vos projets dans un emplacement précis (par exemple C:\projects), vous pouvez activer une seule ligne dans start.bat.

Étapes

• Clic droit sur start.bat → choisissez Modifier
• Trouvez la ligne qui commence par rem (cela signifie qu’elle est désactivée)
• Supprimez rem pour l’activer, puis remplacez le chemin par le vôtre
• Enregistrez, puis double-cliquez sur start.bat pour lancer

Par exemple, si vous voulez utiliser C:\users\guest\projects comme dossier de projets, modifiez ainsi :

(Avant : désactivé avec "rem")
rem  start /B uSimmics.exe -"C:\users\guest\projects"

(Après : supprimez "rem" pour activer)
start /B uSimmics.exe -"C:\users\guest\projects"

Astuce : si le chemin peut contenir des espaces, le plus sûr est de l’entourer de guillemets doubles ( » « ).

Utilisation sur clé USB (mettre les projets dans le dossier de l’application)

Si vous souhaitez conserver les projets près du dossier uSimmics (par exemple pour tout emporter sur une clé USB), l’exemple suivant dans start.bat est très pratique :

rem  start /B uSimmics.exe -"%CD%\..\projects"

Comme précédemment, supprimez rem pour l’activer. %CD% signifie « dossier courant » (dans ce script, c’est bin) et ..\projects pointe vers un dossier projects à côté du dossier uSimmics.

7. Créer un raccourci (recommandé)

Si vous ne voulez pas ouvrir le dossier à chaque fois, créer un raccourci sur le bureau est très pratique.

• Le plus simple : clic droit sur start.bat → Créer un raccourci
• Quand vous serez à l’aise : vous pouvez aussi créer un raccourci vers uSimmics\bin\uSimmics.exe

Problèmes courants

« Je ne sais pas quel fichier lancer. »

Commencez avec start.bat. L’exécutable principal se trouve ici : uSimmics\bin\uSimmics.exe.

« Ça ne démarre pas / il ne se passe rien. »

• Vérifiez que le ZIP a été correctement extrait (essayez de l’extraire à nouveau dans un autre dossier)
• Vérifiez si votre antivirus/logiciel de sécurité bloque l’exécutable
• Déplacez le dossier vers un chemin plus court (par exemple C:\tools\) et réessayez

Si vous êtes arrivé jusqu’ici, tout est prêt. En cas de problème, « réextraire le ZIP » ou « démarrer avec start.bat » résout la plupart des cas. Allez pas à pas et profitez du monde de la simulation de circuits !
