本文讲解在uSimmics（原QucsStudio）中导出S参数的方法。将仿真结果转换为Touchstone格式（SnP）文件，是与其他仿真软件或测量系统进行数据交换的关键操作。

本文要点

  • S参数基础（S11、S21的含义）及在高频电路分析中的应用
  • 在uSimmics（原QucsStudio）中创建项目和电路图的流程
  • 运行仿真并查看.dat文件的方法
  • 将.dat文件导出为Touchstone格式（SnP）的步骤
  • 仿真结果异常时的故障排查方法

S参数（散射参数）基础

S参数（Scattering Parameters）是描述RF和微波频段电路电气特性的指标。在普通电路分析中，使用电流和电压描述电路；而在GHz以上的高频段，信号以”行波”形式传播，因此通常采用以入射波、反射波和透射波之比来描述电路的S参数。

主要S参数说明

S11（反射系数）
表示从Port 1（输入端口）入射的信号中，反射回Port 1的比例。用于天线VSWR评估和输入端阻抗匹配确认。S11值越低（如-20dB以下），反射越少，匹配越好。

S21（传输系数）
表示从Port 1入射的信号中，传输到Port 2的比例。用于滤波器插入损耗和放大器增益评估。理想无损传输时S21 = 0dB（传输率100%）。

S参数导出的整体流程

在uSimmics（原QucsStudio）中导出S参数的整体步骤如下：

  1. 新建项目
  2. 创建电路图（放置并连接组件）
  3. 设置S参数仿真（频率范围和点数）
  4. 运行仿真（生成.dat文件）
  5. 查看仿真结果（图表和史密斯圆图）
  6. 将.dat文件导出为SnP格式

步骤1：新建项目

uSimmics（原QucsStudio）以项目为单位管理电路图和仿真结果。创建项目后，相关文件将集中存放在一个文件夹中，便于管理。

  1. 启动uSimmics（原QucsStudio）；
  2. 选择「Project」选项卡；
  3. 点击「New」按钮；
  4. 输入项目名称，指定保存位置；
  5. 点击「OK」创建项目。

指定位置会自动创建以项目名命名的文件夹，后续所有文件（电路图、仿真结果、导出文件）均保存在此文件夹中。

步骤2：创建电路图

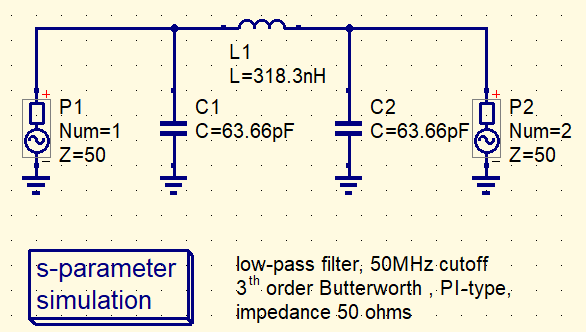

创建仿真目标电路图。本文使用「uSimmics（原QucsStudio）Filter Synthesis使用指南」（https://denki-sim.blog/filter-synthesis_guide/）中设计的3阶Butterworth型LC低通滤波器。

可将Filter Synthesis工具生成的电路粘贴到电路图中，或手动创建：

  1. 从「Components」→「Lumped Components」放置电感和电容；
  2. 从「Sources」→「Power Source」放置信号源；
  3. 在输出端放置终端电阻（50Ω）；
  4. 用导线连接各元件，放置GND接地。

步骤3：设置S参数仿真

导出的S参数频率范围和分辨率取决于仿真设置，因此需要确保频率范围充分覆盖所需范围。

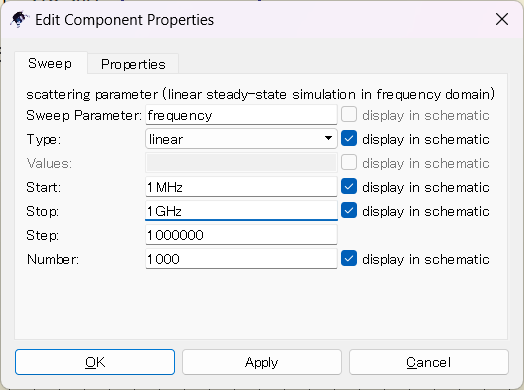

  1. 双击电路图中的S参数仿真（s-parameter simulation）组件；
  2. 设置以下参数：
设置项目 示例值 说明
起始频率 1 MHz 仿真起始频率。
终止频率 3 GHz 仿真终止频率，应设置在充分超过滤波器截止频率的值。
频率点数 301 数据点数，越多精度越高但仿真时间也越长。
  1. 点击「Apply」→「OK」保存设置。

注意：此处设置的频率范围和点数将直接成为导出SnP文件的频率轴数据，如需修改需重新仿真。

步骤4：运行仿真

  1. 从菜单选择「Simulation」→「Simulate」（或按F2键）；
  2. 若出现文件保存对话框，在项目文件夹内以合适的名称保存；
  3. 仿真运行完成后，项目文件夹中将生成扩展名为 .dat 的文件。

.dat 文件是uSimmics（原QucsStudio）专用的仿真结果数据文件，后续步骤将从该文件导出SnP格式。

步骤5：查看仿真结果

在导出之前，先确认仿真结果是否正确：

  1. 仿真完成后，图表将自动显示；
  2. 在S21（插入损耗）图中确认滤波器特性（通带平坦度、截止频率、阻带衰减量）；
  3. 在S11（回波损耗）图或史密斯圆图中确认输入匹配状态；

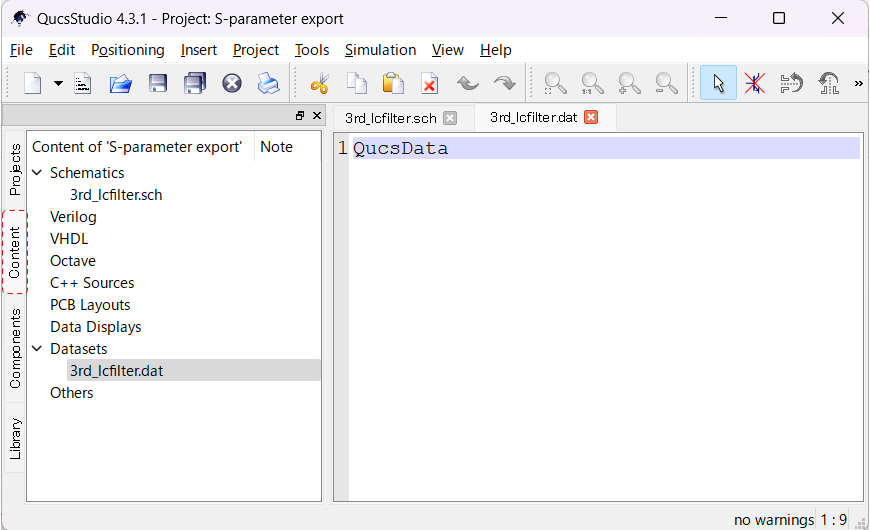

  4. 确认「Content」选项卡（或Project选项卡）的「Datasets」区域中显示有 .dat 文件。

如果 .dat 文件未显示：
保存项目（Ctrl + S）后，关闭uSimmics（原QucsStudio）再重新打开项目即可显示。

步骤6：导出S参数（SnP格式）

将S参数数据导出为Touchstone格式（SnP）：

  1. 右键点击「Content」选项卡「Datasets」区域中显示的 .dat 文件；
  2. 从弹出的上下文菜单中选择「Export to SnP」；
  3. 导出完成后，项目文件夹中将生成SnP文件：
  4. 2端口电路：.s2p 文件
  5. 1端口电路：.s1p 文件

导出的SnP文件符合行业标准Touchstone格式，可用于以下工具：

  • Keysight ADS、Microwave Office等商用RF仿真软件
  • LTSpice（导入功能有限）
  • NanoVNA（矢量网络分析仪）的比对验证
  • Python的 scikit-rf 库进行数值分析

实际应用场景

S参数导出在以下场景中特别重要：

滤波器设计验证
将仿真得到的滤波器S21导出，与实际制造基板的网络分析仪测量结果进行对比，定量评估设计与实现之间的差异。

天线设计
将天线的S11（VSWR）导出，在其他工具中用于天线效率和辐射方向图的分析。

放大器稳定性分析
将放大器电路的S参数导出，在外部工具中进行稳定性分析（μ稳定系数、K因子等）。

故障排查

仿真结果不符合预期时的主要原因和对策：

症状 可能原因 对策
所有频率S11均较高 输入/输出端口阻抗不匹配，GND未连接 检查电路连接，确认Power Source的阻抗设置。
S21高于预期（衰减不足） 滤波器元件值输入错误，连接有误 重新确认组件属性。
.dat文件未生成 仿真未运行，保存目录权限问题 检查项目文件夹写入权限，重新运行仿真。
不显示SnP导出菜单 .dat文件未被选中 从Content选项卡的Datasets中正确右键单击.dat文件。
频率范围不足 仿真设置的频率范围过窄 修改s-parameter simulation组件设置后重新仿真。
