はじめに

Qucs Studioは電子回路設計の強力なツールです。この記事では、Qucs StudioのFilter Synthesis機能を使用してローパスフィルターを設計する方法を詳しく解説します。

ステップ1: Filter Synthesisを開始する

  1. Qucs Studioを開きます。
  2. 「Tools」メニューから「Filter Synthesis」を選択します。

ステップ2: パラメータの設定

フィルターの種類と特性を定義します:

  • Realization: LC ladder
  • Filter type: Butterworth
  • Filter Class: Low pass
  • Order(次数): 例として 3
  • Corner Frequency(カットオフ周波数): 50MHz
  • Impedance: 50Ω
  • Topology: pi type

ステップ3: 回路の生成

  • 「Calculate and into Clipboard」をクリックして、設計された回路をクリップボードにコピーします。

ステップ4: 回路図への貼り付け

  • 回路図上に右クリックして、コピーされた回路を貼り付けます。

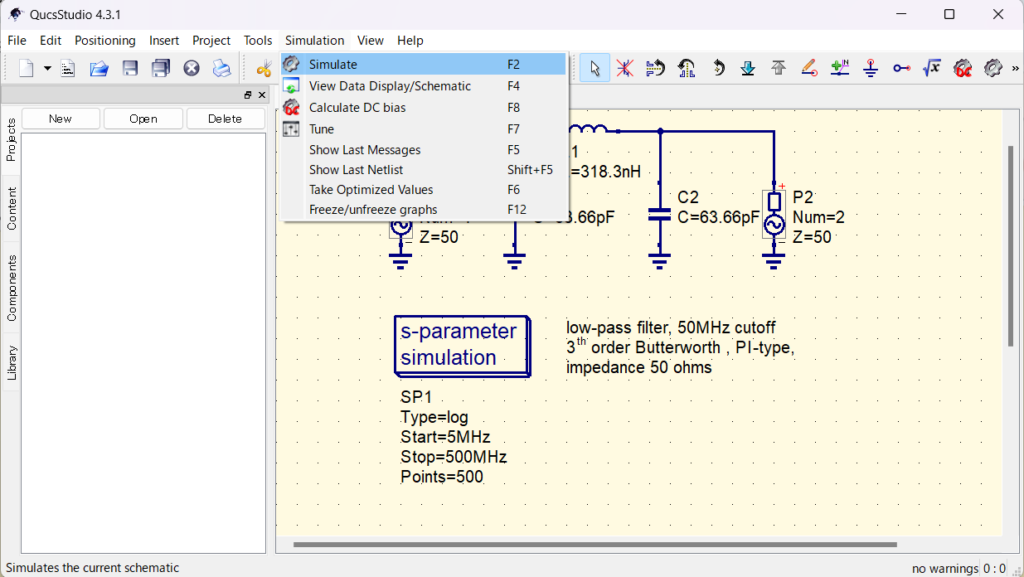

ステップ5: シミュレーションの実行

  • 貼り付けた回路に対してシミュレーションを実行し、フィルターの特性を確認します。
    「Simulate」を選ぶと回路図をセーブするか聞かれるので適当な場所、名前で保存してください。

ステップ6: 結果の分析

  • シミュレーション結果を分析し、フィルターの性能を確認します。

番外

Qucs StudioのFilter Synthesisツールでは、さまざまなフィルタータイプを選択できます。それぞれのタイプの特徴は以下の通りです。

  1. Bessel(ベッセル):
    • 目的: フェーズ(位相)の線形性を重視する設計に最適。
    • 特徴: 周波数応答よりも位相応答に焦点を置いています。そのため、通過帯域での群遅延が一定です。群遅延の一貫性は、信号の波形歪みを最小限に抑えるために重要です。
  2. Butterworth(バターワース):
    • 目的: 最も平滑な通過帯域応答を提供します。
    • 特徴: 通過帯域においてフラットな周波数応答を持ち、遮断周波数で急峻に減衰します。この特性は、リップルや急激な変化がない、滑らかなフィルタ特性を求める際に適しています。
  3. Legendre(ルジャンドル):
    • 目的: 通過帯域内で最大の平坦性と急峻な遮断特性を組み合わせたフィルタ。
    • 特徴: バターワースフィルタよりも急峻な遮断を持ちながら、通過帯域内での平坦性を保ちます。ただし、リプルや変動が発生する可能性があります。
  4. Chebyshev(チェビシェフ):
    • 目的: より急峻な遮断特性を実現します。
    • 特徴: 通過帯域または阻止帯域(タイプによる)にリプルを持ちます。これにより、より急峻な遮断特性が得られますが、リプルのために特定の周波数範囲で応答が不均一になることがあります。
  5. Inverse Chebyshev(逆チェビシェフ):
    • 目的: 阻止帯域にリプルを持ち、通過帯域はフラットな特性を実現します。
    • 特徴: チェビシェフフィルタの逆で、通過帯域は平坦ですが、阻止帯域にリプルが生じます。これにより、通過帯域では安定した性能を保ちつつ、急峻な遮断特性を実現します。
  6. Cauer(コウエルまたはエリプティカル):
    • 目的: 通過帯域と阻止帯域の両方で急峻な遮断特性を提供します。
    • 特徴: 通過帯域と阻止帯域の両方にリプルを持ち、最も急峻な遮断特性を実現します。しかし、その分波形の歪みが大きくなることがあります。

これらのフィルタータイプは、設計するフィルターの用途や要求される特性に基づいて選択されるべきです。適切なタイプを選択することで、求める性能を持つフィルターの設計が可能になります。

まとめ

Qucs StudioのFilter Synthesisツールを使うと、複雑な計算や長時間の試行錯誤なしに、効率的にフィルターを設計できます。このツールは、回路設計プロセスを大幅に簡素化し、より高品質な結果をもたらします。
