電子部品には、理想的な特性と実際の特性の間に違いが存在します。この違いは、実際の部品に含まれる寄生成分や抵抗成分によるものです。たとえば、理想的なコンデンサは任意の周波数で一定のキャパシタンスを保ちますが、実際のコンデンサには寄生インダクタンスや直流抵抗が存在し、これらが特性を変えてしまいます。
この違いは、電子回路を設計する際に非常に重要です。非理想的な特性が回路全体の動作に予期せぬ影響を与える可能性があるため、高精度なシミュレーションと信頼性の高い設計を実現するためには、これらの部品の挙動を正確にモデリングし予測する必要があります。
本記事では、QucsStudioを使用してチップコンデンサの等価回路パラメータを特定する方法を解説します。この技術をマスターすれば、シミュレーションの精度を向上させ、回路設計の信頼性をさらに高めることができます。
ステップ 1: 実部品のSパラメータの取得
まず、実際の部品の特性を測定します。この記事での例として、100pFの0.6×0.3mmサイズの積層チップコンデンサ（MLCC:Multi Layer Ceramic Capacitor）を用います。

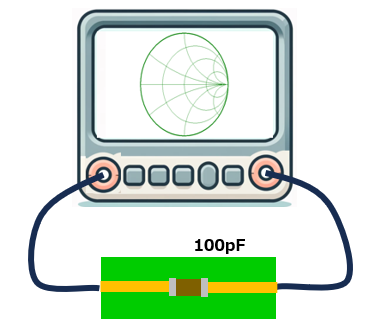

- S12特性測定: ネットワークアナライザを用いて、コンデンサのインピーダンスを周波数ごとに測定します。この測定によって、コンデンサの実際の挙動を詳細に把握できます。
- データインポート: 測定したデータをTouchstone形式のSパラメータファイルにエクスポートし、それをQucsStudioにインポートします。これにより、得られた実測データをシミュレーションに活用することが可能になります。
ステップ 2: Sパラメータの確認
取得したSパラメータをQucsStudioで表示し、それを基に伝送線路と平行に地面（GND）に接続する回路を構築します。
1.実部品の等価回路の構築: QucsStudioを開いて新しい回路図を作成します。まず「system components」ライブラリからSパラメータコンポーネントを選択し、以下の回路を作成します。
2.Sパラメータシミュレーションの実行:設定した回路で、100MHzから3GHzの範囲でSパラメータシミュレーションを実行します。
コンデンサのインピーダンスは次の式で表されます。つまり周波数fが大きくなれば大きくなるほどインピーダンスは低下し、信号の減衰が生じます。
しかし、実測のSパラメータを見ると、1GHzまでは予想通りに減衰が見られますが、それを超えると減衰が少なくなることが観察されます。これは、理想的なコンデンサと実際のコンデンサの特性が異なることを示しています。
ステップ 3: 等価回路の作成
実際の部品が理想的なコンデンサと特性が異なるのは、インダクタンス成分や抵抗成分が存在するためです。以下の手順で、これらの成分を含む実部品の等価回路を作成します。

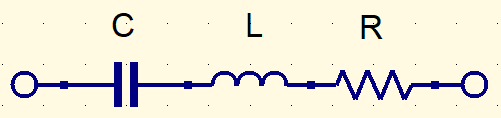

実部品の等価回路の構築:QucsStudioのコンデンサコンポーネントは抵抗成分を記述できる機能を持っています。抵抗成分はこの機能を使い、インダクタ成分を表すコンポーネントを等価回路に追加することで、実際のコンデンサの等価回路を構築します。
この等価回路を用いて、インダクタンス成分と抵抗成分を調整し、実際の部品と同じ特性を持つ値を見つけることで、部品のモデル化を行います。
ステップ 4: 結果の確認と分析
QucsStudioのTune機能を用いて、インダクタンス値を調整し、実際の部品の周波数特性に類似する値を見つけます。
グラフを参考に共振点が一致する箇所を特定し、その時のインダクタンスは0.2739pFであることが確認できました。
次に、抵抗成分の値を求めます。L1コンポーネントをダブルクリックしてプロパティを開き、直列抵抗の項目に値を入力します。
チップコンデンサの場合、通常は0.1〜0.2Ωの範囲で設定されますが、今回は0.18Ωに設定することで、実部品とほぼ同じ特性を再現できることが分かりました。インダクタンス値を調整した際と同様に、Tune機能を使用して抵抗の値も調整し、最適な結果を得ることができます。
まとめ
QucsStudioを使ってチップコンデンサの等価回路パラメータを抽出できました。
この方法は、コンポーネントの動きを正確に把握し、より信頼性の高い回路設計を実現します。また、この手法を使うことで、実際の測定データを基にした精密なシミュレーションが可能となり、設計のクオリティが向上します。
このガイドがあなたの電子回路設計とシミュレーションの技術向上に役立つことを期待しています。
