在PCB设计世界中，正确管理特性阻抗对信号传输的质量至关重要。本文将使用QucsStudio具体解释特性阻抗的基础知识、其重要性以及如何计算。
1. 特性阻抗的概念
特性阻抗是指PCB上电信号传输中的“电压与电流的比率”。这个比率是一个量化指标，直接影响信号传输的质量和效率，表示信号传输的电压与电流的关系。它是一个表示信号传输平滑程度的抵抗度量。
就像水流经管道的流动性会根据管道的特性而变化一样，电信号的流动也会根据PCB的特性而改变。特性阻抗就是以电压和电流的比率来表达这种电信号的流动性。
当特性阻抗匹配时，信号可以平滑传输，反射和损失最小化。然而，不匹配会导致信号传输不当，出现反射和损失。因此，PCB设计时正确管理阻抗非常重要。
2. 特性阻抗的重要性
匹配特性阻抗在PCB设计中非常重要，它有助于保持信号质量并最大化电子设备的性能。如果特性阻抗不匹配，会产生信号反射和损失，对信号质量产生不利影响。在处理高速数字信号或高频信号时，这种不匹配更容易导致数据传输错误和性能下降。因此，准确计算和管理影响特性阻抗的因素（如PCB走线宽度、材料和基板介电常数）非常重要。管理特性阻抗可以最小化信号反射和损失，提高信号传输效率。
3. 计算特性阻抗的要素
准确计算特性阻抗需要考虑以下物理特性：
- 走线宽度（Trace Width）：走线宽度直接关联信号传输路径的阻抗，并在确定特性阻抗时扮演重要角色。宽度越宽，阻抗越低；宽度越窄，阻抗越高。
- 走线厚度（Trace Thickness）：走线厚度也影响阻抗。厚度越大，电流路径越宽，阻抗降低。
- 基板介电常数（Substrate Dielectric Constant）：基板材料的介电常数影响电磁波的传播速度，进而影响阻抗。使用高介电常数材料会降低传播速度，趋向于降低阻抗。
- 基板厚度（Substrate Thickness）：特别是在具有细走线宽度的高密度布线中，基板厚度影响电容，对阻抗计算至关重要。
- 走线与基板GND间隔（Separation between Trace and Substrate）：走线与基板间隔越宽，电容减少，阻抗增加。
通过适当设置这些参数并考虑特性阻抗，可以最小化信号反射和损失，优化信号质量。使用QucsStudio具体计算这些元素的影响，可以实现最佳的PCB设计。
4. 使用QucsStudio计算特性阻抗
QucsStudio是一个强大的工具，可以基于这些物理特性来计算特性阻抗。我们将介绍使用QucsStudio计算达到所需特性阻抗所需的走线宽度和基板参数的方法。
以以下规格的PCB组成的μ带线为例，实际使用QucsStudio计算特性阻抗。

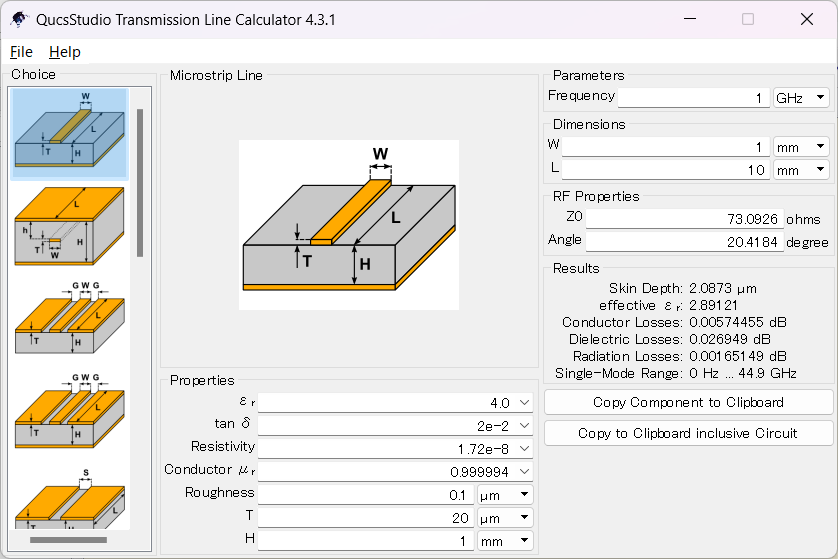

1. 启动Line Calculation
- 启动：在QucsStudio菜单栏中选择「Tools」下的Line Calculation。
- 选择类型：从「choice」中选择想要计算Micro Stripline阻抗的结构。
- 输入所需参数：在此输入阻抗计算所需的参数。
2. 输入基板信息
首先在Properties中输入基板信息。
- εr：基材的比介电常数。常见的FR-4大约为4.5，但根据使用的材料不同，具体值请参考材料规格。
- tanδ：输入基材的电损耗正切。这也应根据所用材料调整数字。虽然它不影响特性阻抗，但对传输损耗有影响，对处理高频信号的PCB很重要。
- Resistivity：输入导体的电阻率。对于铜来说是1.72×10-8Ω。这也会影响传输损耗，但不影响特性阻抗。
- Conductor μr：不是基材而是导体的比介电常数。输入所用导体的值。
- Roughness：导体的表面粗糙度。通常对于高频应用，由于皮肤效应的影响较大，会使用表面更光滑的材料。输入符合基板规格的值。对于GHz级频率，这不太关键。
- T：导体的厚度。在此基板示例中为35um。
- H：介电体的厚度。在此为1.5mm。
接下来，在右上角的「Parameters」中输入目标频率，准备工作就完成了。
3. 检查特性阻抗
在「Dimensions」中输入走线宽度W的值，将根据此计算相应的特性阻抗并显示。反之，输入特性阻抗Zo的值，它将计算并输出所需的走线宽度。
对于此PCB，将走线宽度设置为2.77624mm，可以得出形成50Ω特性阻抗的微带线。
5. 结论
特性阻抗是PCB设计中保持信号质量和最大化电子设备性能的重要元素。它指的是信号传输路径中的电压与电流的比率，表示信号能否平滑传输的指标。
计算特性阻抗需要考虑多个物理特性，如走线宽度、基板介电常数和走线与基板GND之间的间隔等。QucsStudio是一个强大的工具，可以基于这些元素准确计算特性阻抗，实现最佳PCB设计。
